エンボスキャリアテープの基礎知識と役割

エンボスキャリアテープは、現代の電子機器製造において欠かすことのできない「搬送の生命線」です。スマートフォンから電気自動車（EV）まで、あらゆる製品に搭載される微細な電子部品は、このテープによって守られ、高速で基板へと実装されます。

なぜ「エンボス」が必要なのか

半導体や電子部品などの繊細なデバイスは、衝撃や静電気に対して非常に敏感です。バルク（バラ詰め）での供給もありますが、部品の小型化が進むにつれ、部品同士の接触による破損や、端子ピンの曲がりが深刻な課題となりました。

そこで、プラスチックシートに「ポケット」と呼ばれるくぼみ（エンボス）を作り、部品を1つずつ独立して収納するエンボスキャリアテープが多く使用されるようになりました。上から「カバーテープ」で熱融着または圧着して蓋をすることで、完全に保護された状態で世界中へ輸送されます。

自動実装ライン（マウンター）との親和性

エンボスキャリアテープの最大の役割は、単なる梱包ではなく「供給」にあります。テープの片側（または両側）には「スプロケットホール（送り穴）」が開けられており、これがマウンターの部品供給部（フィーダー）のスプロケットと正確に噛み合うことで、精密に部品を吸着位置まで運びます。この「連続供給」の仕組みが、現代の高速自動実装を支えているのです。

エンボスキャリアテープを使用する5つのメリット

従来のトレイ方式やバルク方式と比較し、なぜエンボスキャリアテープが主流となったのか、その戦略的メリットを深掘りします。

1．極小部品の高速・高精度実装

現在の主力である0201（0.2mm×0.1mm）サイズのような極小部品は、人の手や単純な振動供給での扱いは困難です。エンボスキャリアテープはポケット内に部品を一定の向きで保持するため、マウンターの吸着ノズルが部品を一つずつ正確にピックアップすることができ、実装ラインの稼働率を最大化します。

2．優れた保護性能と歩留まりの向上

個別収納により、輸送中の振動や落下衝撃から部品を守ります。また、後述する導電性材料を使用することで、静電気破壊（ESD）から回路を保護します。これにより、製造工程における不良率（歩留まり）の劇的な改善が可能になります。

3．物流・保管コストの圧倒的な削減

トレイ方式に比べ、エンボスキャリアテープをリールに巻くことで、容積あたりの収納個数が飛躍的に向上します。

4．防湿・防塵・酸化防止

カバーテープで密閉されるため、外気や湿気、粉塵を遮断します。特に酸化しやすい金属端子を持つ部品にとって、長期保管を可能にするこの密閉性は大きな利点です。

5．環境負荷の低減とリサイクル

ワイエイシイガーターでは、環境に配慮したリサイクル可能なプラスチック材料を使用しています。また、エンボスキャリアテープの梱包にはリユース可能な高耐久材を使用し、包装資材の削減も行っています。資材の削減は、二酸化炭素排出量削減にも寄与します。

エンボスキャリアテープの規格（JIS）

エンボスキャリアテープは、世界中の工場で共通して使用できるよう厳格に規格化されています。

【JIS C 0806-3 規格について】

日本国内では、日本産業規格（JIS）によってテープ幅、送り穴の間隔、ポケットの位置精度などが細かく定められています。これに準拠していないテープを使用すると、マウンターでの送りミスや吸着エラーが多発し、ライン停止の原因となります。

【テープ幅のラインナップ】

部品のサイズに応じて、以下の幅が一般的に使用されます。

• 4mm幅： 0201、0402などの極小チップ部品用。
• 8mm / 12mm幅： 最も汎用的なサイズ。抵抗、コンデンサ、小型ICなど。
• 16mm / 24mm / 32mm幅： 中型IC、コネクタ、スイッチなど。
• 44mm幅〜： 大型モジュール、車載用部品、大型コネクタなどのカスタム品。

材料選定と静電気対策（ESD対策）

材料選びは、コストだけでなく静電気の対策など「品質維持」の観点から非常に重要です。材料については、主に以下のものが使用されています。

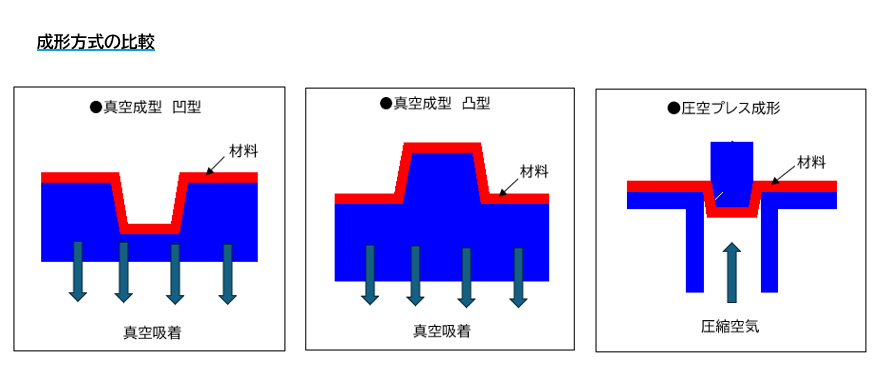

■ エンボスキャリアテープの成形方式：詳細比較

成形方式は、ポケットの精度や生産コストに直結します。各方式の特性を理解することが最適な選定への近道です。

1．真空成形（Vacuum Forming）

シートを加熱し、金型とシートの間を真空状態にすることでシートを金型に吸着させて成形する方式です。収納する部品の形状によって凸型、凹型を使い分けます。

2．圧空プレス成形（Pressure Press Forming）

シートを加熱し、上下の金型で挟み込むと同時に、外側から圧縮空気を送り、金型にシートを押し付けて成形する方式です。

実装現場で発生するトラブルと対策

専門メーカーとして、実務担当者が直面する「現場の課題」への解決策を提示します。
ポケット内部で部品が安定しない、カバーテープが上手く剥がれないなど,,,
困ったことがありましたらお気軽にご相談ください。

キャリアテープ事業に関するお問い合わせはこちら

エンボスキャリアテープに梱包される主な部品

部品の特性に合わせた最適なポケット形状の設計例を紹介します。

【チップ部品】（抵抗・コンデンサ・インダクタ）

世界で最も多く流通している部品群です。0402サイズが主流ですが、最近ではスマートフォン向けに0201サイズも増加。これらには高い送り精度と、静電気によるポケットへの吸着防止が求められます。

【半導体部品】（IC・LSI・ダイオード・トランジスタ）

パッケージの種類（SOT、QFP、BGAなど）によって、ピン（足）の保護が最優先されます。

【周波数部品】（水晶振動子・フィルタ）

内部に空間を持つ繊細な部品です。衝撃に弱いため、ポケットのクッション性や、搬送時の振動抑制が重要視されます。

【接続部品】（コネクタ・スイッチ）

形状が複雑で背が高いものが多いため、専用設計の「カスタムテープ」が主流です。プレス成形による深絞り技術が最も活かされる分野です。

ワイエイシイガーターのトータルソリューション

弊社は単なるテープメーカーではありません。梱包工程全体を最適化するテクノロジーパートナーです。

世界初の実用化から続く「金型技術」

1979年の開発以来、弊社が守り続けているのは「金型こそが品質の源泉」という信念です。社内に金型製作部門を持つことで、お客様の新製品開発に合わせたスピーディーな試作と、量産時の高い再現性を実現しています。

周辺資材のワンストップ提供

• キャリアテープ用リール： プラスチックリールを中心に、環境配慮型やアルミ製もラインナップ。
• カバーテープ： 各種キャリアテープとの相性を検証済みの高品質テープを提案。
• エンドテープ：キャリアテープの巻取り後、テープ止めに使用。
• 電子部品用トレイ： テープ化できない大型部品や、工程間搬送に最適なJEDEC準拠トレイ。使用済みトレイの洗浄サービスも行っています。
• 静電防止バッグ： 完成したリールを長期保管・輸送するための防湿・帯電防止袋。

テーピングマシンの製造販売

自社でキャリアテープを作るだけでなく、そこに部品を詰め、カバーテープを貼る「テーピングマシン（装置）」も製造しています。資材と装置の両方を知り尽くしているからこそ、現場で起こるトラブルへの深い理解と解決策の提示が可能です。

まとめ：最適なエンボスキャリアテープを選定するために

エンボスキャリアテープの選定は、単にサイズを合わせるだけでは不十分です。

1. 部品の特性（重さ、形状、静電気への敏感さ）
2. 実装機の性能（供給スピード、吸着方式）
3. 輸送環境（温度、湿度、期間）

これらを総合的に判断し、最適な「材質」「成形方式」「ポケット形状」を導き出す必要があります。

ワイエイシイガーターでは、長年の経験に基づいた豊富なデータベースと、最新の成形技術を用いて、お客様の生産性向上に貢献します。「現状の搬送工程でトラブルがある」「新製品に最適な梱包を探している」といったお悩みがあれば、ぜひ、パイオニアである弊社へご相談ください。
