セミオートトレイ供給テーピング装置NCT-288｜製品情報

テーピング工程のミニマルファブ登場！

品種パラメータ機能を搭載したトレイ供給のセミオートテーピングマシンです。
JEDECトレイ、テープフィーダに対応し、省スペースでの生産を実現します。
タッチパネルディスプレイを搭載し、操作性や切替え設定が簡単です。

対象製品	パワー半導体・ダイオード・トランジスタ・LED・水晶デバイス・ IC・各種チップ部品
対象製品サイズ	3.0×3.0～12.0×12.0 [mm] 厚み：MAX 5.0mm
エンボスキャリアテープ幅	12.0 or 16.0 or 24.0 [mm]
供給方式	トレイ or テープフィーダ（リール）
リール径（供給側・巻取り側）	供給側：最大φ600mm / 巻取り側：最大φ330mm
搬送方式	直線搬送式
シール方式	熱圧着レシプロ方式
シール駆動方式	エアシリンダー
電源	単相 AC100V 50/60 [Hz]（トランスのタップ切替）
外形寸法	W1,086×H1,476×D620 [mm]
オプション	インテープ画像検査反転ユニット機能フルカバーテープフィーダ

※装置の仕様及び処理能力は部品サイズや形状、測定時間や検査項目数などによって変動しますので、ご相談の上決定させていただきます。
※掲載写真はイメージです。撮影や印刷の関係で、実物の色と異なる場合がございますのでご了承下さい。

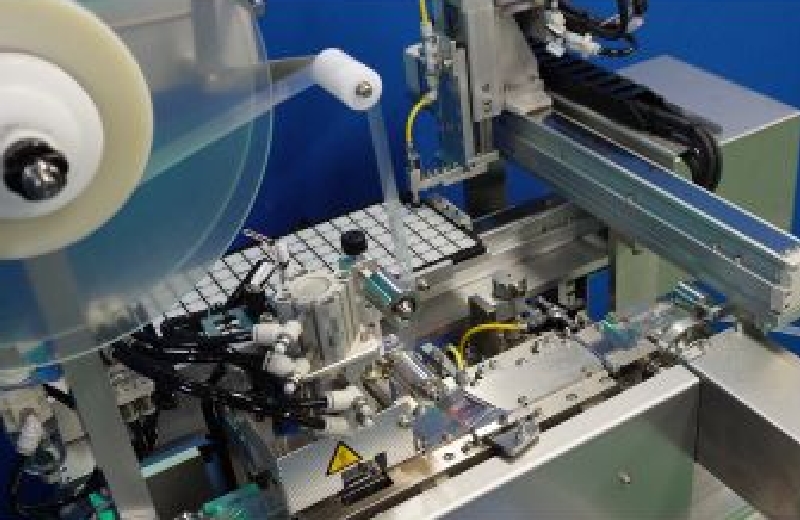

装置構造が簡単なので、メンテナンスなどが容易に対応できます。

自動機で採用しているテーピング機能を搭載しました。
安定した剝離強度でカバーテープをシールします。

供給トレイを簡単に設置できる構造となっており、位置決めを行うことによりデバイスPICK UPが容易にできます。

課題

トレイ出荷が主力だが、キャリアテープ出荷も少量あり、人手をかけて詰め直し作業を行っていた。

解決

トレイを置くだけで　自動でテーピングすることができるようになった。
また、オプションのインテープ画像検査機を設置することで製品の挿入ミスがなくなった。

課題

テーピング済みの端数製品在庫をリールに巻かれた状態からバラすことなく正規数量の製品として出荷できるようにしたい。

解決

テーピングされた状態で供給し、端数製品を１リールに統合したことで正規数量の製品として出荷できるようになった。
